在低溫液體輸送領域，液氮（-196℃）作為一種常用的制冷劑和工業原料，其安全高效的輸送一直是工程師關注的焦點。液氮真空軟管（又稱高真空多層絕熱軟管）憑借的絕熱性能和靈活的彎曲特性，成為連接儲罐與使用設備的理想選擇。本文將深入解析液氮真空軟管的核心技術，重點探討其彎曲性能、選型要點及安裝規范，幫助用戶全面了解這一關鍵組件。

一、液氮真空軟管的結構與工作原理

液氮真空軟管采用雙層波紋管結構，內管輸送低溫液體，外管保護內部真空層。內外管之間填充多層絕熱材料（如鋁箔、玻璃纖維），并抽至高真空（通常優于10?2 Pa）。這種設計大限度地減少了熱傳導和熱輻射，確保液氮在輸送過程中氣化率低。

核心組件：

• 內管：不銹鋼波紋管，補償熱收縮，耐低溫

• 絕熱層：多層防輻射屏，降低輻射傳熱

• 真空夾層：高真空狀態，抑制氣體對流傳熱

• 外管：不銹鋼編織網保護，提供機械強度

二、液氮真空軟管的彎曲性能詳解

在實際安裝中，用戶關心的問題往往是“軟管能彎到什么程度”。液氮真空軟管的彎曲能力并不以角度直接衡量，而是通過小彎曲半徑這一關鍵參數來定義。

1. 小彎曲半徑的概念

小彎曲半徑是指軟管在不發生變形或損傷的前提下，所能彎曲的小曲率半徑。通常以軟管外徑的倍數表示，例如“5倍外徑”或“10倍外徑”。對于液氮真空軟管，由于內部有真空層和絕熱層，其小彎曲半徑通常比普通軟管略大，一般為外徑的8～15倍。

2. 實際彎曲角度范圍

在工程應用中，液氮真空軟管通常支持以下彎曲范圍：

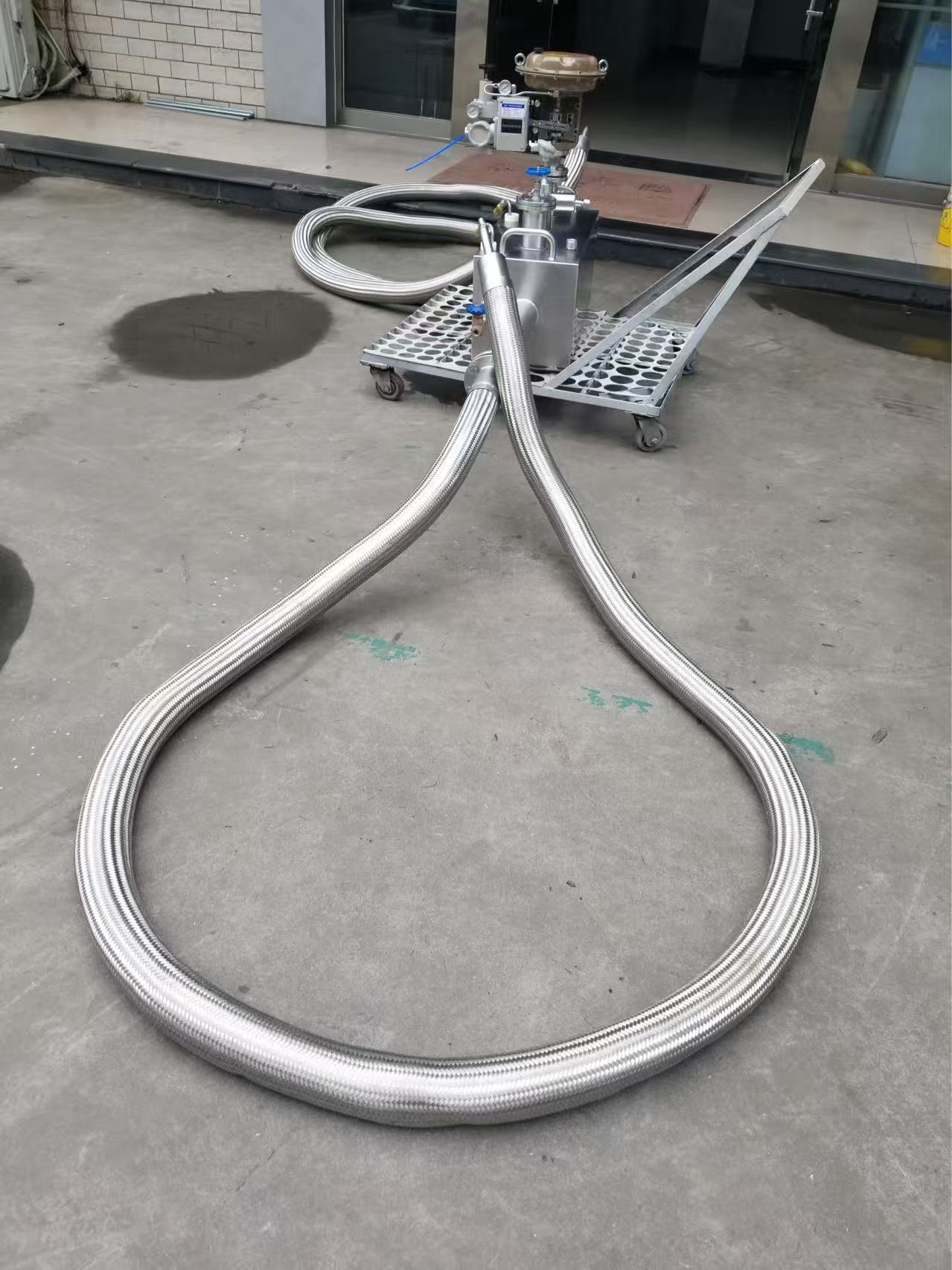

• 靜態安裝： 可彎曲至90°直角甚至180°U形彎，但需確保彎曲半徑大于小值。

• 動態應用： 若軟管需頻繁移動或振動，建議彎曲角度不超過90°，且彎曲半徑應適當放大（推薦小彎曲半徑的1.5倍）。

例如，一根外徑50mm的液氮真空軟管，其小彎曲半徑為400mm（8倍外徑），那么它可以彎成半徑400mm的圓弧，對應的圓心角可達180°以上，但嚴禁出現折角或小于半徑的急彎。

3. 影響彎曲性能的因素

• 真空層厚度： 絕熱層越厚，彎曲阻力越大，小彎曲半徑相應增加。

• 波紋管結構： 采用環形波紋或螺旋波紋會影響柔性，螺旋波紋通常更柔軟。

• 外網編織： 不銹鋼編織網的密度和材質決定了軟管的抗拉伸和抗扭曲能力。

三、液氮真空軟管的選型指南

選擇合適的液氮真空軟管需綜合考慮以下因素：

1. 口徑與流量

根據液氮的輸送流量和壓力降要求確定內徑。常見口徑范圍從DN10到DN100，更大口徑需定制。

2. 長度與彎曲需求

測量實際安裝路徑，預留適當余量，同時確保小彎曲半徑滿足現場空間。若路徑復雜，可考慮分段連接或選用更小彎曲半徑的軟管（如采用特殊波紋結構）。

3. 接頭類型

• 真空法蘭（如KF、ISO）：適用于高真空系統連接。

• 快速接頭（如CEJN、Staubli）：方便頻繁插拔。

• 焊接端或螺紋：性安裝。

4. 絕熱性能

真空度保持能力是核心指標。優質軟管采用雙層真空設計，并內置吸附劑（如分子篩），確保長期使用真空不下降。靜態蒸發率應低于0.5 L/h（對于DN25軟管）。

5. 工作壓力

液氮真空軟管通常設計壓力為1.6MPa或更高，需根據系統壓力選擇對應等。

四、安裝與維護注意事項

錯誤的安裝會顯著縮短軟管壽命，甚至導致真空失效。請遵循以下規范：

1. 避免過度彎曲：嚴禁使軟管彎曲半徑小于規定值，尤其靠近接頭處應保持平直段。

2. 防止扭曲：安裝時不應旋轉軟管，扭曲會損壞內管和絕熱層。

3. 合理支撐：長距離水平敷設時，每隔一定距離設置托架，防止下垂。

4. 定期檢查：外觀有無凹陷、破損，真空夾層壓力是否升高（可通過真空規管監測）。

5. 環境防護：避免與尖銳物體摩擦，室外安裝需考慮防曬、防雨。

五、應用領域

液氮真空軟管廣泛應用于：

• 生物醫療：低溫儲存罐的充裝，細胞、組織樣本的冷凍輸送。

• 實驗室：低溫恒溫器、核磁共振等設備的液氮補給。

• 工業氣體：空分裝置、液化天然氣（LNG）加注站（低溫軟管類似）。

• 超導技術：超導磁體冷卻系統的連接。

• 航空航天：火箭燃料（液氧、液氫）加注，但液氮作為測試介質同樣重要。

六、結語

液氮真空軟管作為低溫液體輸送的“動脈”，其彎曲性能直接影響安裝便利性和系統可靠性。選擇具有合適彎曲半徑、高真空保持能力的產品，并按照規范安裝維護，是確保液氮安全高效輸送的關鍵。隨著低溫技術發展，真空軟管正朝著更長壽命、更小彎曲半徑、更低蒸發率的方向演進，為各行業提供更優質的解決方案。
